Une RTX 5090 qui tire 900 W pendant plus d’une heure, et des câbles qui restent sous les 35 °C. La carte n’avait plus ses connecteurs d’origine. La chaîne brésilienne TecLab les a dessoudés pour les remplacer par trois vieux connecteurs 8 broches, ceux que Nvidia a abandonnés sur le haut de gamme depuis la génération RTX 40. La démonstration arrive quelques jours après le câble fondu pendant un test de DLSS 5, à 613 W sur un connecteur donné pour 600.
Trois connecteurs 8 broches à la place de deux 16 broches

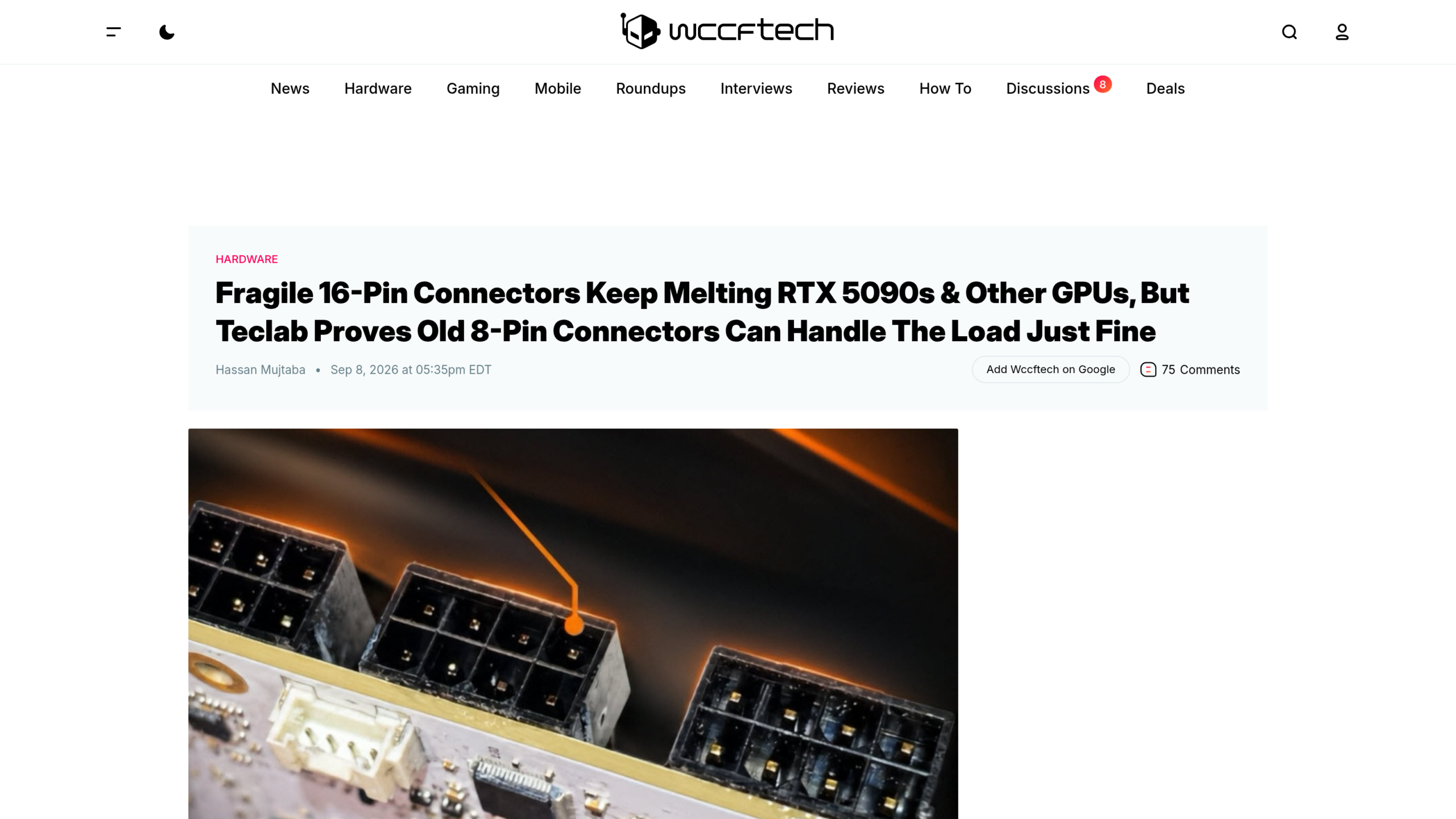

La carte est une Galax HOF OC LAB, un modèle d’overclocking livré avec deux connecteurs 16 broches. Wccftech détaille le chantier : des plaques de cuivre au dos du circuit imprimé, 24 câbles de forte section, et trois connecteurs Mini-Fit Jr, le nom technique du 8 broches PCIe. Neuf de ces câbles transportent le 12 volts.
Restait à faire accepter le montage par la RTX 5090. Le connecteur 16 broches possède deux broches de détection, Sense 0 et Sense 1, qui annoncent à la carte la puissance disponible. TecLab les a reliées entre elles pour débloquer la pleine puissance. Aucun BIOS modifié, aucun logiciel : tout se joue au fer à souder. La vidéo de TecLab s’intitule « Lançamento da RTX 5090 com conectores de oito pinos! » (lancement de la RTX 5090 avec des connecteurs à huit broches).
900 W pendant une heure, 35 °C sur les câbles
La RTX 5090 est donnée pour 575 W. Refroidie par un circuit à eau, celle de TecLab a été poussée de 400 à 900 W, à environ 3 400 MHz, contre 2 400 MHz en fréquence d’origine selon TweakTown. Chaque ligne 12 volts transportait 8 à 8,5 ampères. Neuf lignes, cela fait un peu plus de 75 ampères, ce qui correspond bien à 900 W.
Les modeurs ont ensuite retiré des connecteurs. Avec deux 8 broches, 66 ampères et plus de 3 200 MHz, les câbles sont restés sous 25 °C. Avec un seul, la carte a tenu 65 ampères vers 3 100 MHz sans rien faire fondre. Les comptes rendus divergent sur la température de cet essai : TweakTown rapporte 91 à 92 °C, Wccftech 45 °C en charge normale et 65 °C en pointe. La vidéo n’a pas de sous-titres, nous n’avons pas pu trancher.
« Call Nvidia, guys »
La phrase qui a fait le tour des sites vient du moment où l’équipe relève la température des câbles. TweakTown la rapporte en anglais : « It’s colder than the original connector, guys. Where is NVIDIA? Call NVIDIA, guys. » (c’est plus froid que le connecteur d’origine, les gars. Où est Nvidia ? Appelez Nvidia, les gars). L’équipe demande ensuite de publier les images brutes, « otherwise they’ll think it’s a lie » (sinon ils croiront que c’est un mensonge).

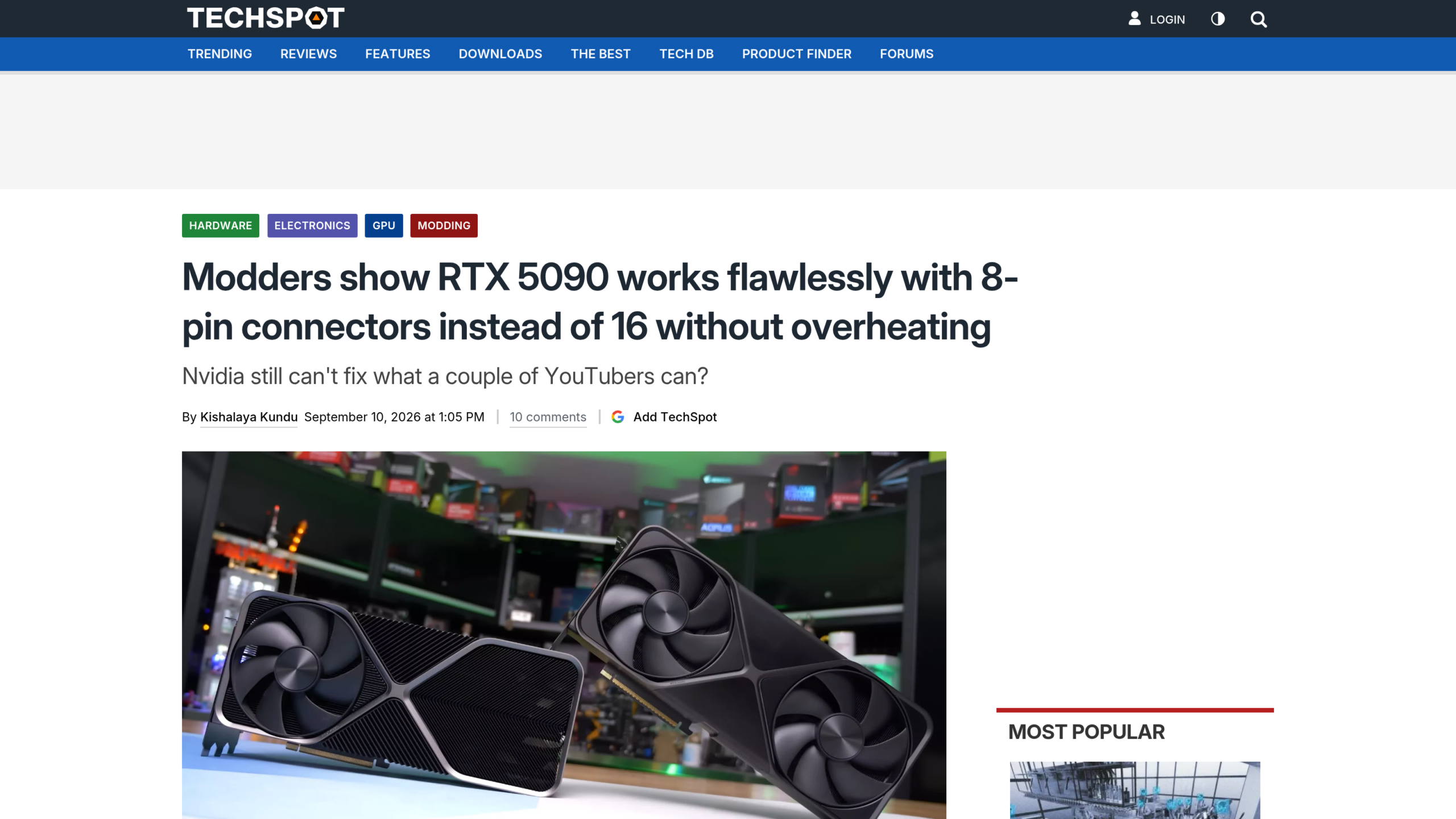

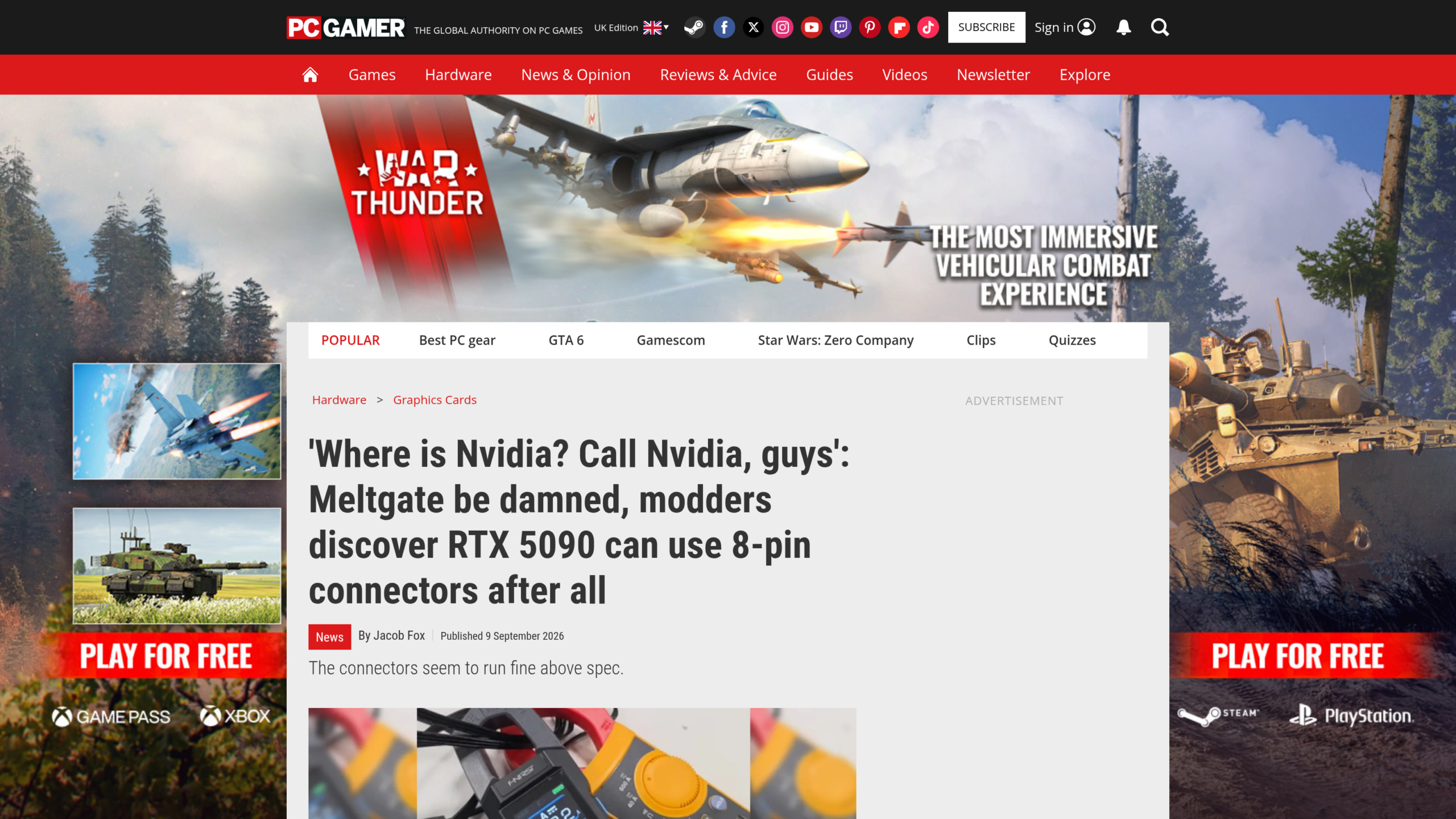

Chez PC Gamer, Jacob Fox en a fait son titre dès le 9 septembre. TechSpot a choisi la question qui fâche en sous-titre : « Nvidia still can’t fix what a couple of YouTubers can? » (Nvidia n’arrive toujours pas à corriger ce que deux YouTubeurs règlent ?).
Pourquoi le vieux connecteur encaisse mieux
Un 8 broches est donné pour 150 W, soit 4,2 ampères sur chacun de ses trois fils de 12 volts. Wccftech le rappelle : cette limite est « just an industry specification, and the real limit is higher » (une simple spécification de l’industrie, la vraie limite est plus haute). Les calculs couramment cités lui donnent une capacité réelle d’environ 1,7 fois sa valeur nominale.
Le 16 broches fait l’inverse. Il concentre 600 W sur six fils, 8,3 ampères chacun, dans des contacts plus petits : un pas de 3 mm contre 4,2 mm pour le Mini-Fit Jr. Sa capacité théorique tourne autour de 684 W, une marge d’environ 1,14. Les 613 W relevés sur la carte qui a fondu début septembre en consommaient déjà une bonne part.
Voici notre lecture des chiffres, qu’aucun des comptes rendus ne fait. À 900 W, chaque fil de TecLab portait 8 à 8,5 ampères, le double de la norme du 8 broches, et autant qu’un fil de 16 broches à pleine charge. Même courant, contact plus gros, soudure directe sur la carte : 35 °C d’un côté, du plastique fondu de l’autre. Le problème du 16 broches tient donc moins au courant qu’à la taille du contact et à la qualité de son insertion.
Ce que ça change pour votre RTX 5090 : rien, pour l’instant
Personne ne refera ça chez soi. La modification exige de dessouder deux connecteurs sur une carte qui se négociait mi-août autour de 4 930 dollars, annule la garantie, et n’a été validée que sur ce modèle Galax refroidi à l’eau. TweakTown l’écrit sans détour : ce n’est pas quelque chose que la plupart des joueurs devraient tenter.
Un retour des fabricants au 8 broches paraît tout aussi improbable. Cartes, alimentations et câbles ont été conçus autour du 16 broches, et trois 8 broches occupent bien plus de place sur un circuit imprimé. Le test de TecLab ne propose pas une solution. Il retire un argument : celui qui voulait qu’une carte de 575 W ne puisse plus être alimentée autrement.
En attendant, les précautions de notre article sur le câble fondu restent les seules utiles : vérifier l’état du câble et la marge de l’alimentation avant d’activer DLSS 5, qui fait grimper la consommation de la RTX 5090 au-dessus de sa valeur nominale.
